DESOI Helikální kotevní systém Plus W

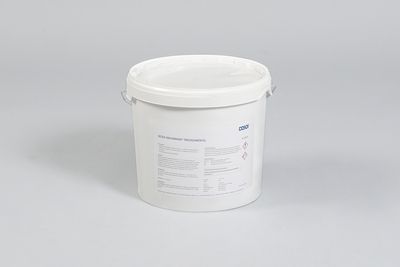

Tam, kde už není dokonalé spojení vrstvy předezdívky s nosným pláštěm, nebo je jen částečné, je ideálním řešením spirálový kotevní systém DESOI Plus W. Systém se skládá z kotvy DESOI Plus W a spirálové kotevní malty DESOI . Kotva Plus W se zašroubuje do spirálové kotevní malty. Zakroucení spirálového kotvy zajišťuje vyšší soudržnost spojení mezi oběma systémovými složkami. Tixotropní konzistence spirálové kotevní malty zabraňuje úniku do meziprostor a dutin. Kotva DESOI Plus W z austenitické ušlechtilé oceli má jmenovitý průměr 8 mm a je k dostání v přířezech mezi 180 mm a 400 mm (v krocích po 20 mm).
Nachträgliche Verankerung mit dem DESOI Spiralankersystem Anker Plus W

Additional anchoring with the
DESOI Spiral Anchor System Anchor Plus W

PDF german/english

PDF german/french

Oblasti použití

  • Dvouplášťové zdivo
  • Sanace zdiva
  • Závěsná, odvětrávaná fasáda


Příklady použití

  • Dotatečné kotvení
  • Následné vpichování dvouplášťového zdiva


Přednosti a výhody

  • Minimální zásah do zdiva
  • Vhodné pro všechny typy zdiva, betonu
  • Zachycení tahových a smykových sil
Upozornění

Obnova zdiva vyžaduje rozsáhlé znalosti o stavu stavby. Kotvení je nutno projektovat a dimenzovat inženýrským způsobem. Podle normy DIN 1053-1: 1996-11 oddíl 8.4.3, tabulka 11 činí minimální počet 5 kotev na m2.

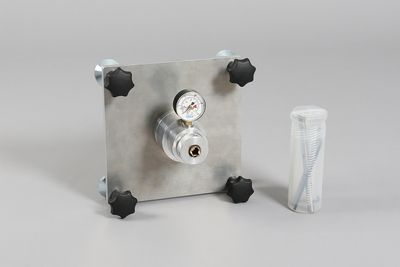

VYTAHOVACÍ MĚŘICÍ PŘÍSTROJ

Kontrola nosnosti kotvy
Kontrola by se měla provádě minimálně na 5 kotvách na jednu plochu stěny a za úspěné je považováno, když není podkročeno zkušební zatížení 1,5 kN v nosné vrstvě vícevrstvého zdiva:
  • 5 x pokus o vytažení: 0,5 mm
  • 10 x pokus o vytažení: 1,1 mm
v nosné vrstvě vícevrstvého zdiva: není překročen 1,0 mm u betonu.
